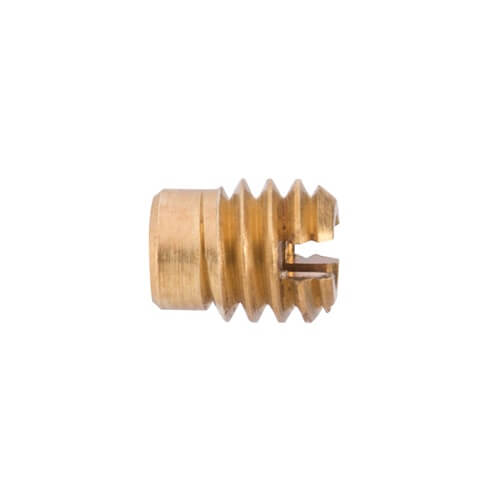

Iwata N 125 1 Nadeldichtungsschraube für NEO BCN/CN

Iwata N 125 1 Nadeldichtungsschraube – Original Ersatzteil für NEO BCN und NEO CN

Die Iwata N 125 1 Nadeldichtungsschraube ist ein originales Ersatzteil für die Iwata NEO BCN und NEO CN Airbrushpistolen. Sie ist Bestandteil der Nadelpackung und sorgt zusammen mit der passenden Nadeldichtung für die korrekte Abdichtung im Bereich der Airbrushnadel. Die Schraube hält die Dichtung in ihrer vorgesehenen Position und ermöglicht die Einstellung der Dichtwirkung rund um die Nadel.

Wenn Farbe im hinteren Bereich der Airbrush austritt oder sich die Nadel nicht mehr gleichmäßig bewegen lässt, kann eine Überprüfung der Nadelpackung erforderlich sein. In diesem Fall kann der Austausch der Nadeldichtungsschraube oder der zugehörigen Dichtung sinnvoll sein. Die Iwata N 125 1 bietet das passende Original-Ersatzteil für die Wartung und Reparatur deiner NEO BCN oder NEO CN.

Original Iwata Nadeldichtungsschraube N 125 1

Die Nadeldichtungsschraube wird vom Hersteller als „Needle Packing Screw“ bezeichnet. Sie gehört zur Nadelpackung, die den Bereich um die bewegliche Airbrushnadel im Inneren des Gehäuses abdichtet.

Die Nadelpackung besteht aus der Schraube und der separat erhältlichen PTFE-Nadeldichtung mit der Artikelnummer N 150 1. Beide Komponenten arbeiten zusammen, um den Nadelbereich abzudichten und zu verhindern, dass Farbe ungewollt nach hinten in Richtung Bedienhebel gelangt.

Die korrekte Einstellung der Nadeldichtung ist wichtig: Sitzt sie zu locker, kann die Abdichtung unzureichend sein. Wird sie zu stark angezogen, kann die Nadel schwergängig werden. Eine sorgfältige Montage unterstützt deshalb sowohl die zuverlässige Abdichtung als auch die gleichmäßige Bewegung der Nadel.

Passend für Iwata NEO BCN und NEO CN

Die Iwata N 125 1 Nadeldichtungsschraube ist laut Hersteller-Ersatzteilübersicht für beide Modelle der NEO-Serie vorgesehen.

• Iwata NEO BCN: Airbrush mit Farbflaschen-Saugsystem
• Iwata NEO CN: Airbrush mit obenliegendem Farbbehälter

Obwohl sich die Modelle durch ihre Farbzufuhr unterscheiden, verwenden beide die Nadeldichtungsschraube N 125 1. Das Ersatzteil eignet sich daher für Wartungsarbeiten und Reparaturen an beiden Airbrushvarianten.

Bitte beachte, dass andere Komponenten der NEO-Serie, beispielsweise Nadeln und Düsen, je nach Modell und Düsengröße unterschiedlich sein können.

Welche Funktion hat die Nadeldichtungsschraube?

Die Nadeldichtungsschraube ist ein wichtiges Bauteil für die Abdichtung des Nadelkanals. Die Airbrushnadel muss sich frei und kontrolliert bewegen können, während die Nadelpackung gleichzeitig den Bereich um die Nadel abdichtet.

Die Schraube hält die PTFE-Nadeldichtung in Position und beeinflusst deren Anpressung. Dadurch lässt sich die Dichtwirkung auf die Nadel abstimmen, ohne die Bewegung unnötig zu behindern.

Eine korrekt eingestellte Nadelpackung unterstützt den störungsfreien Betrieb der Airbrush. Die Schraube selbst ist jedoch kein Ersatz für eine verschlissene oder beschädigte Dichtung. Bei Bedarf sollten beide Komponenten überprüft und separat ersetzt werden.

Wann sollte die Iwata N 125 1 ausgetauscht werden?

Ein Austausch der Nadeldichtungsschraube kann erforderlich sein, wenn das Bauteil beschädigt ist oder sich die Nadelpackung nicht mehr korrekt einstellen lässt.

Mögliche Anzeichen für einen Wartungsbedarf sind:

• Farbe tritt im Bereich hinter der Düse in Richtung Bedienhebel aus.
• Die Nadel lässt sich trotz Reinigung und korrekter Montage nicht gleichmäßig bewegen.
• Die Schraube weist beschädigte Gewinde oder sichtbare mechanische Schäden auf.
• Die Nadeldichtung lässt sich nicht mehr zuverlässig einstellen.
• Bei einer Wartung werden Verschleiß oder Beschädigungen an der Nadelpackung festgestellt.

Solche Symptome können auch durch eine verschlissene PTFE-Dichtung, Verschmutzungen oder eine falsch eingestellte Nadelpackung verursacht werden. Vor dem Austausch empfiehlt es sich deshalb, die gesamte Baugruppe zu überprüfen.

Montage und richtige Einstellung der Nadeldichtung

Bei der Montage der Iwata N 125 1 sollte die Airbrush entsprechend den Herstelleranweisungen zerlegt und wieder zusammengesetzt werden. Die Nadeldichtung muss korrekt sitzen und darf beim Einbau nicht beschädigt werden.

Ziehe die Nadeldichtungsschraube nicht übermäßig fest an. Eine zu starke Kompression der Dichtung kann dazu führen, dass die Nadel schwergängig wird. Die Einstellung sollte so erfolgen, dass die Nadel zuverlässig abgedichtet wird und sich dennoch gleichmäßig bewegen lässt.

Verwende geeignetes Feinwerkzeug und vermeide unnötige Kraft beim Anziehen. Bei Unsicherheit empfiehlt sich die Verwendung der offiziellen Iwata-Explosionszeichnung oder die Durchführung der Wartung durch einen erfahrenen Airbrush-Service.

Technische Produktdaten

• Hersteller: Iwata / Anest Iwata
• Hersteller-Artikelnummer: N 125 1
• Produktbezeichnung: Needle Packing Screw
• Deutsche Bezeichnung: Nadeldichtungsschraube / Schraube für die Nadelpackung
• Produktart: Mechanisches Airbrush-Ersatzteil
• Kompatibilität: Iwata NEO BCN und Iwata NEO CN
• Funktion: Aufnahme und Einstellung der PTFE-Nadeldichtung
• Zugehörige Dichtung: Iwata N 150 1 PTFE-Nadeldichtung
• Verwendung: Wartung, Reparatur und Instandsetzung der NEO-Airbrushserie

Lieferumfang: 1 × Iwata N 125 1 Nadeldichtungsschraube. Die PTFE-Nadeldichtung N 150 1 ist separat erhältlich.

Iwata N 125 1 Nadeldichtungsschraube online bestellen

Du suchst eine originale Nadeldichtungsschraube für deine Iwata NEO BCN oder NEO CN? Die Iwata N 125 1 ist das passende Ersatzteil für die Nadelpackung beider Airbrushmodelle.

Ob bei einer Reparatur, einer Wartung oder beim Austausch einer beschädigten Schraube – mit der richtigen Hersteller-Artikelnummer kannst du das benötigte Ersatzteil gezielt auswählen. Prüfe vor der Bestellung, ob zusätzlich die PTFE-Nadeldichtung N 150 1 benötigt wird, damit die Nadelpackung wieder zuverlässig abdichten kann.
